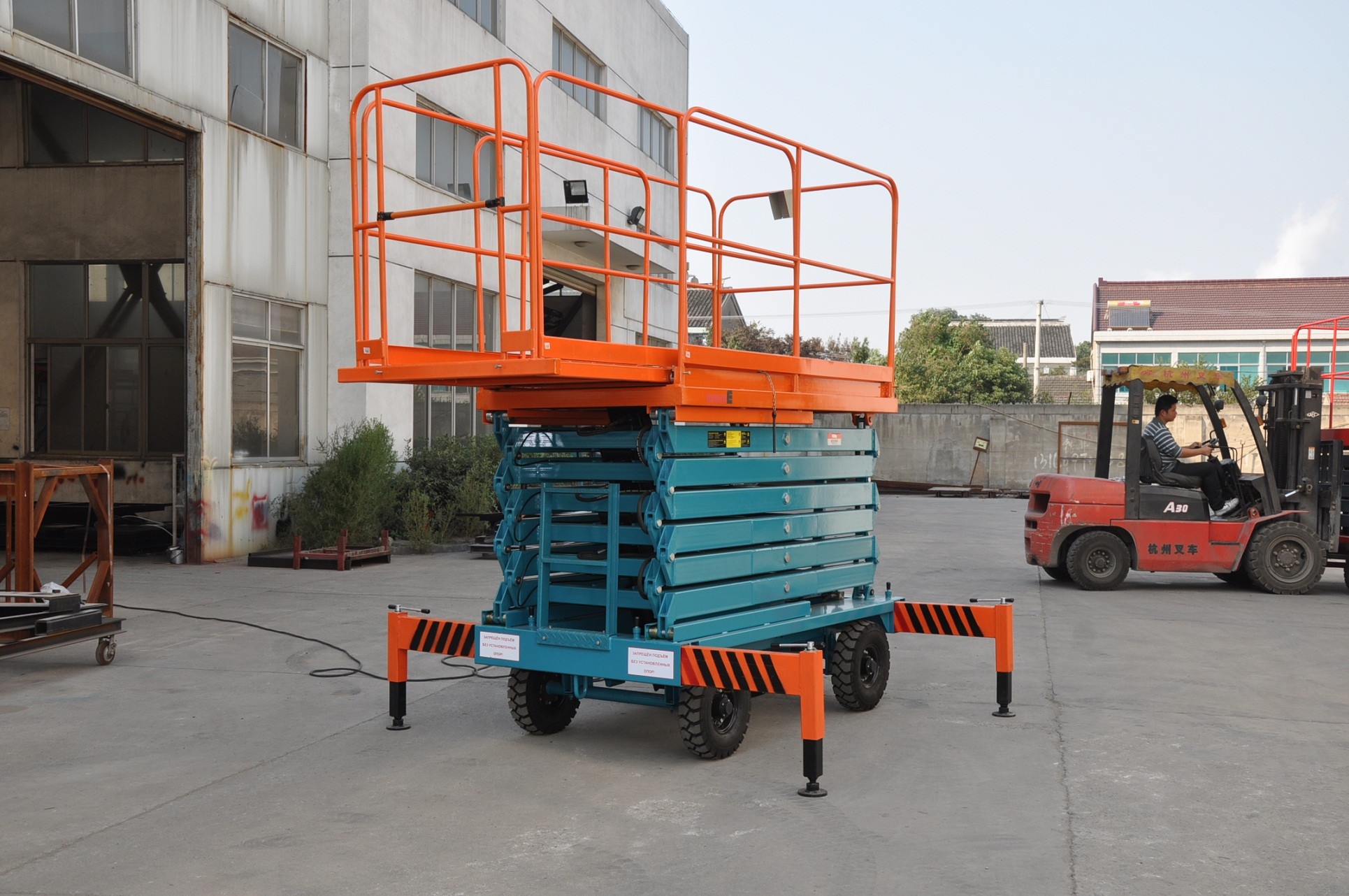

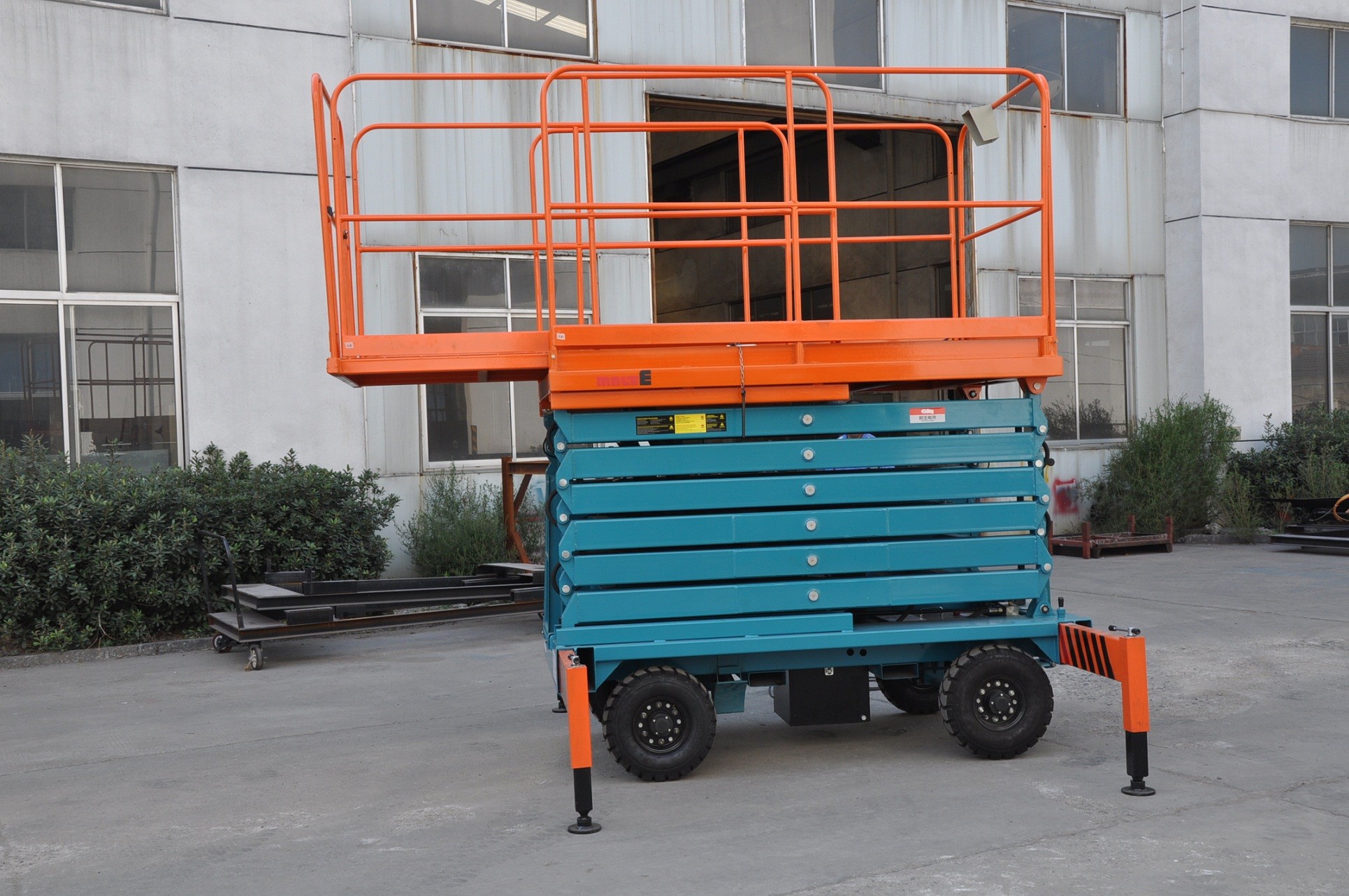

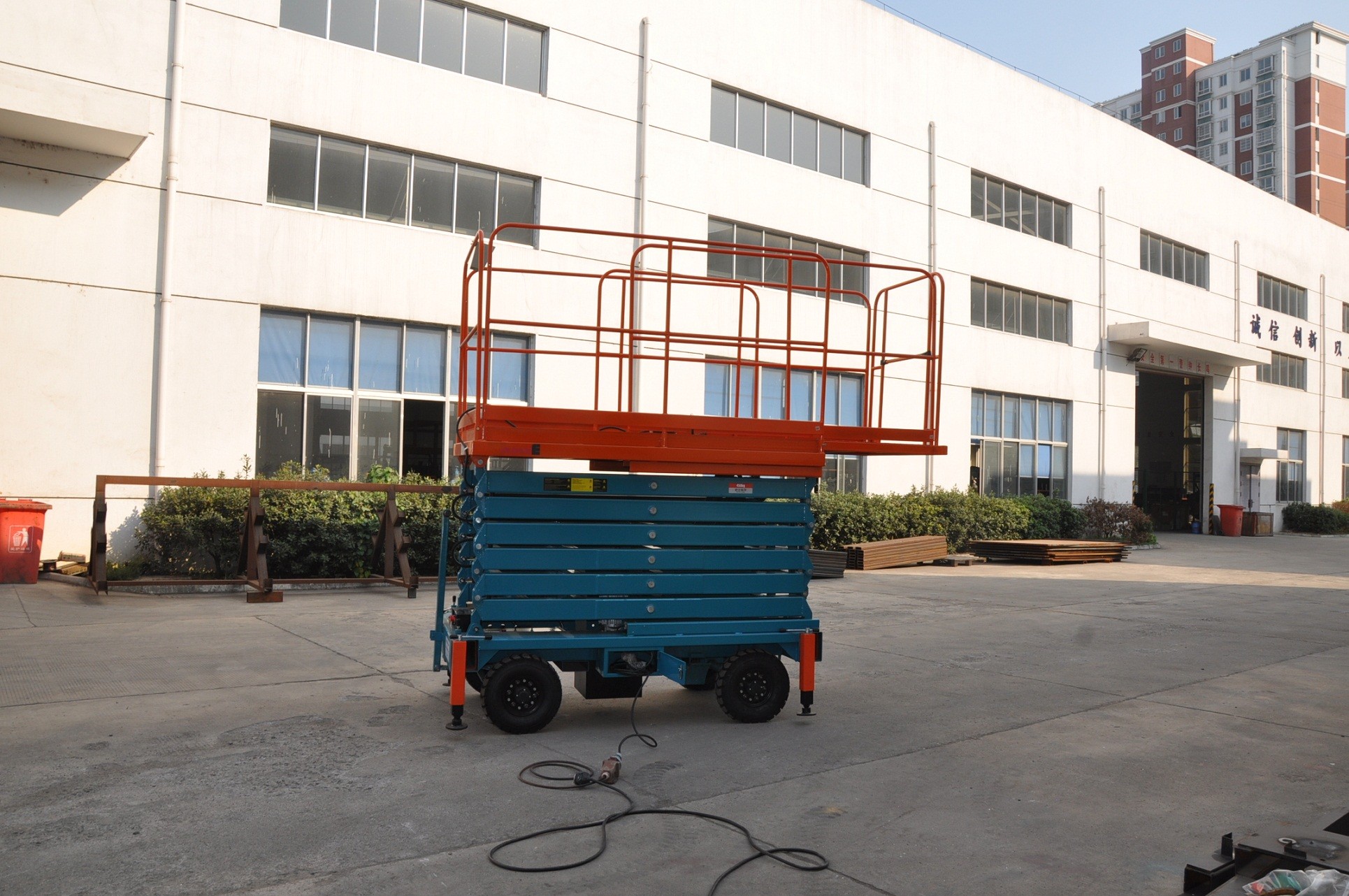

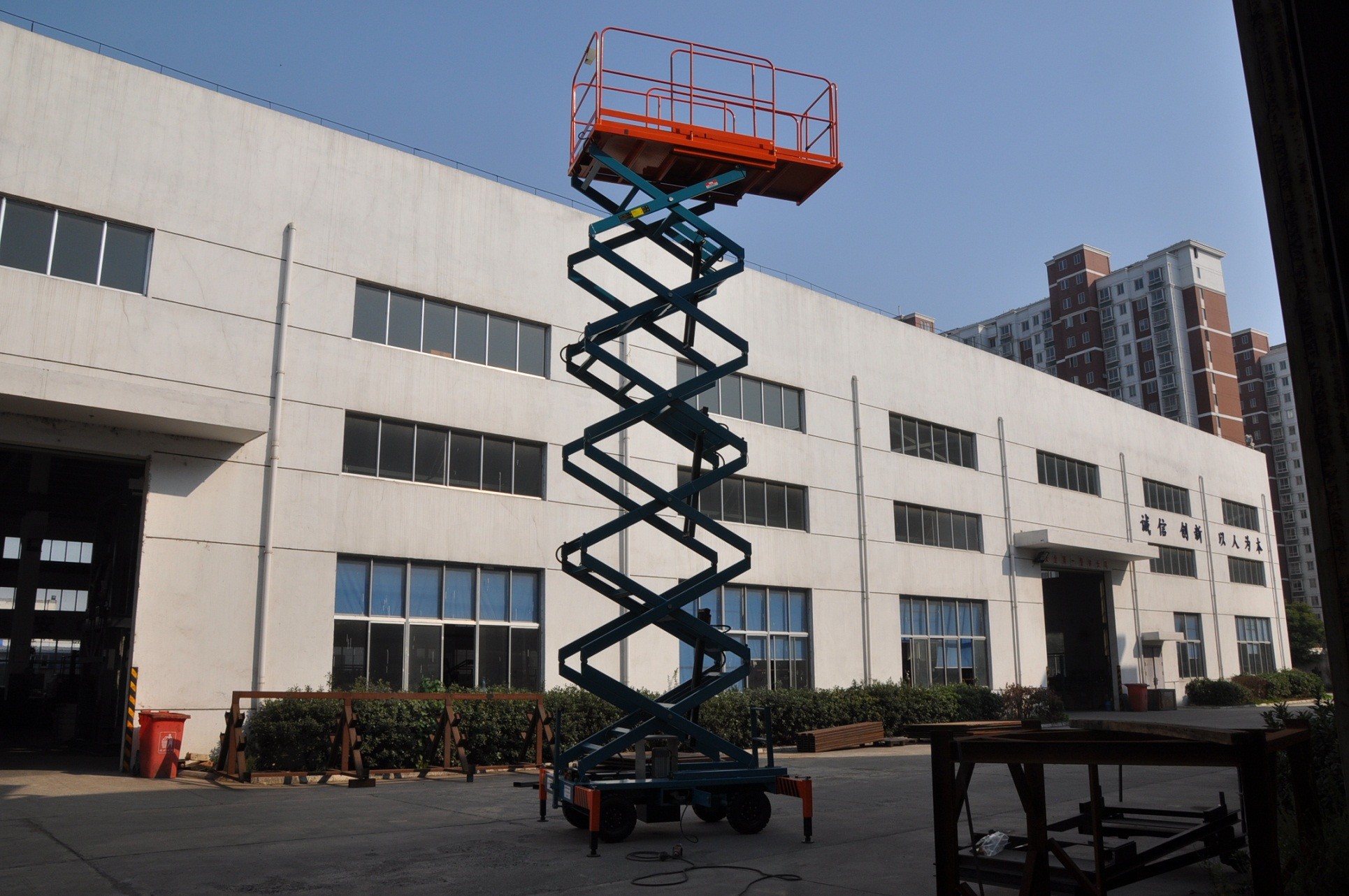

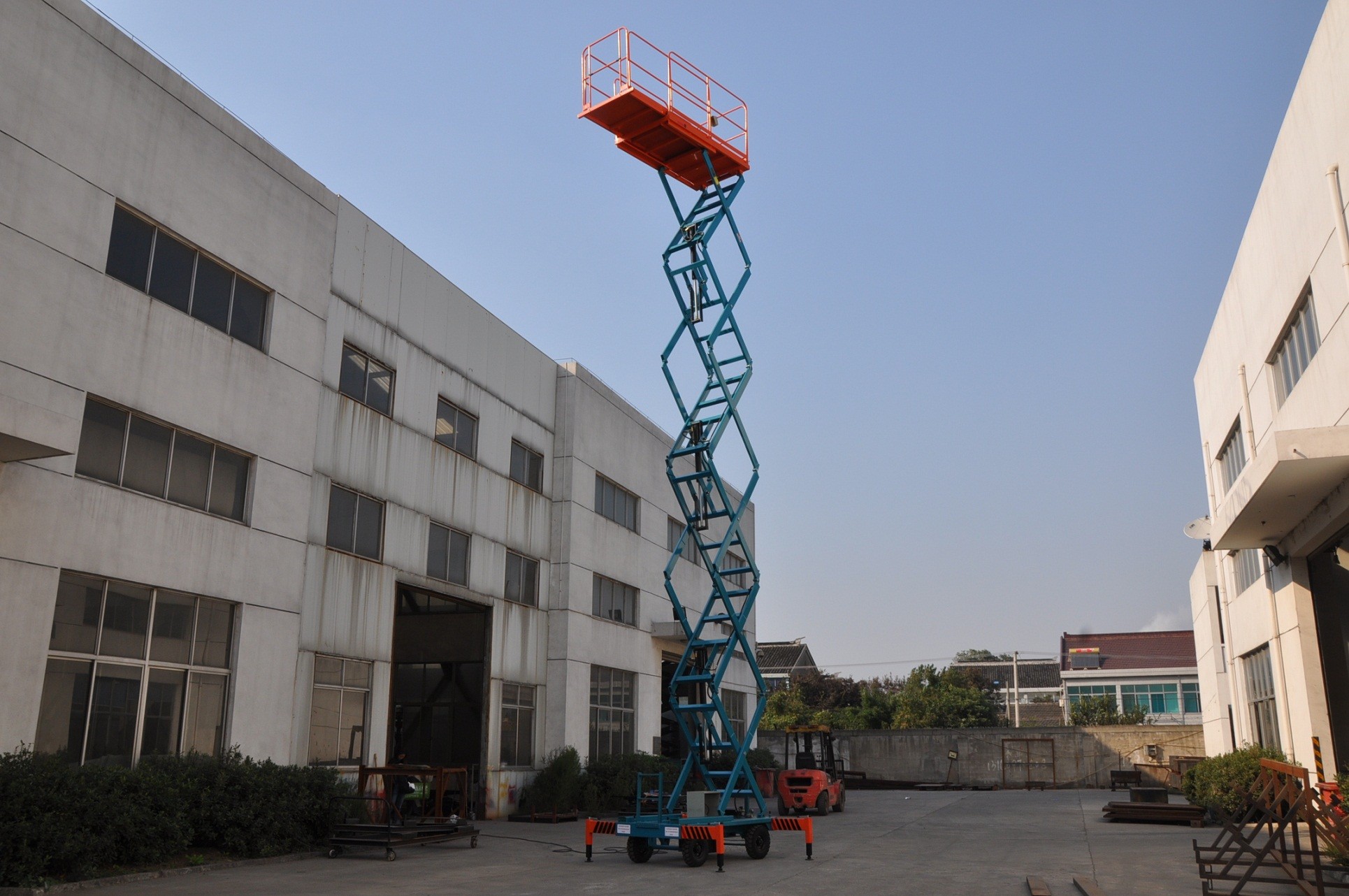

11m Spinta manuale Mobili scalpello sollevamento carico 450kg

1 metro piattaforma di sollevamento idraulica aerea con carico di estensione 100 kg per gru Sollevamento, struttura a forbici

Rapido dettaglio:

Descrizione:

Gli ascensori mobili a forbice sono chiamati anche piattaforme di lavoro aeree a forbice mobile; sono utilizzati per fornire agli appaltatori l'accesso temporaneo ad alti,aree inaccessibili su vari siti di lavoro come la manutenzioneSono progettati per sollevare pesi limitati e possono essere completamente gestiti da una sola persona.Sono abbastanza stretti da poter essere utilizzati in ambienti industriali e possono essere guidati facilmente attraverso corridoi stretti.

La struttura a forbici consente una stabilità affidabile quando gli ascensori si sollevano, l'ampia piattaforma e l'elevata capacità di carico rendono l'antenna più efficiente e più sicura.

Caratteristiche principali:

1- Controllo di puntamento di sollevamento su e giù.

2. braccio di sollevamento in acciaio manganese ad alta resistenza a forma rettangolare

3Pavimento antiscivolo in piattaforma

4 I pannelli di controllo sono disponibili sulle piattaforme e a terra.

5. cilindro di macinazione fine con buone prestazioni di tenuta

6Le ringhiere pieghevoli facilitano la manovra attraverso le porte, negli ascensori e in altre aree a bassa altezza.

Precauzioni di sicurezza:

1La tensione di funzionamento sulla piattaforma è di 24 V.

2. pulsante di arresto di emergenza sulla piattaforma e terra

3. Piattaforma ausiliaria in discesa

4Gambe telescopiche sul telaio

5. sicurezza della valvola di scoppio del tubo

6. Disegno a prova di pioggia armadio elettrico

7Recinzione sulla piattaforma.

Parametri principali

• Modello: SJY0.45-11 con estensione
• Capacità di carico 450 kg
• Altezza massima 11000 mm
• Altezza minima 1850 mm
• Dimensione della piattaforma 2100*1150 mm
• Potenza di sollevamento 2,2 kW
• Tensione di potenza 1fase/220V/50HZ
• Tempo di sollevamento 88s
• Fabbricazione in cui sono utilizzati i prodotti di cui all'allegato 1
• Pompa per ingranaggi 6 ml/r
• Peso totale 1380 kg
• Dimensioni: 2150*1390*1850mm

Configurazioni:

• Sistema elettrico: contattore Schneider, pulsante SANLICO, CHNT elettrico
• Sistema idraulico: Hycman Power Pack, tenuta.
• Supporto del braccio della forbice: tubo rettangolare in acciaio manganese ad alta resistenza Q345 B
• Superficie della piattaforma: piastra a scacchi antiscide
• Pneumatici: Ø500-8 Pneumatici gonfiati
• Pipeline ad alta pressione: tubo di gomma per intensificatore idraulico a doppio filo

Configurazione opzionale:

• Fornitura di alimentazione: 3 fasi/380V/50HZ; DC 24V; pompa manuale
• Power Pack idraulico: Marca italiana: Hydrapp/ Marca svizzera: Bucher
• Piattaforma di estensione
• Pneumatici solidi di gomma
• Controllo a prova di fiamma

Parametri tecnici:

1) Azionamento Tipo rimorchiato manuale

2) Capacità di sollevamento 450 kg

3) Altezza massima della piattaforma ¥ 10,00 m.

4) Altezza della piattaforma abbassata

5) Dimensione della piattaforma 2100 mm x 1150 mm

6) Tolleranza dimensionale - +/- 5%

7) Materiale della piattaforma ️ Piastra a scacchi in acciaio mite.

8) Dischi per le dita delle mani ¥ almeno 100 mm su 3 lati.

9) Operazione di sollevamento - Con cilindri idraulici azionati da AC380V

10) Lunghezza del cavo di alimentazione: 10 metri con adeguata disposizione di fissaggio.

11) Struttura: Acciaio leggero per lavori pesanti

12) Rod di pistone: materiale EN-8 cromato duro

13) Motore nominale del gruppo di alimentazione idraulica

14) Ringhiera sulla piattaforma Avere una resistenza sufficiente su 3 lati, 900 mm di altezza

15) Agganci di traino forniti.

16) Comandi ¥ UP/DOWN Push buttons sulla piattaforma e sul telaio

17) Stabilizzatori - 4 N. Tipo vite meccaniche fornite.

18) Scala - Per l'accesso alla piattaforma abbassata.

19) È necessario fornire un interruttore limite per spegnere il motore superiore.

20) Carico di prova - 400 kg solo dopo sovraccarico idraulico

21) Fabbricazione a partire da sezioni di tubi fabbricate.

22) Ruote - gomma massiccia legata tipo 2 fisso e 2 girevole

23) Caratteristiche di sicurezza:

a) Valvola di sicurezza: Valvola di sicurezza solenoide azionata elettricamente con blocco di controllo di cartuccia di controllo appositamente progettato e montato su cilindro per evitare il guasto in caso di scoppio del tubo.

b) Sicurezza idraulica: il sistema deve avere una valvola di sollievo idraulica per proteggere il sistema idraulico se la pressione supera un valore massimo prestabilito.

c) Deve essere prevista una protezione contro la caduta libera in caso di guasto del tubo / malfunzionamento della valvola.

d) Interruttore di limite: un interruttore di limite sarà fornito per il sollevamento eccessivo in modo che il tavolo non possa superare l'altezza specificata.

e) Sopra sollevatura: in caso di guasto/rottura dell'interruttore di limite superiore, a causa del quale il tavolo potrebbe non fermarsi all'altezza indicata e potrebbe superare il limite.Si deve prevedere un trattamento anti-emorragia in questo caso., in modo che, all'ultimo punto, il fluido scorre verso il serbatoio di olio attraverso un tubo separato predisposto a tal fine.

f) Errore di alimentazione: il sistema deve essere fornito in modo che, anche in caso di errore di alimentazione, la piattaforma possa essere abbassata facilmente.

g) Bloccaggio: il tavolo deve avere un sistema di bloccaggio/raccollo in ogni angolo per la stabilità durante il lavoro.

h) Blocco delle forbici idrauliche durante il trasporto.

i) Indicatore di livello (ad es. livello di liquore) per indicare se l'inclinazione della forbice è entro i limiti consentiti dal costruttore.

Applicazioni:

1. sito: laboratorio, teatro, ospedale, biblioteca, ristorante, sala espositiva dell'hotel, ecc.

2- Funzionamento aereo: manutenzione delle macchine, verniciatura, pulizia ecc.

Perché scegliere CHEN LIFT Mobile Scissor Lift?

· Alta qualità

· Prezzo ragionevole

· Buono dopo il servizio

· Garanzia di 1 anno

· Più di 10 anni di esperienza

Comunicazione con i clienti

R: Qual è la differenza tra il sollevamento a forbice mobile e la piattaforma di lavoro aereo in alluminio mobile?

B: La differenza principale è la struttura e il materiale

Il sollevamento da forbice è in struttura da forbice con materiale in acciaio

La piattaforma di lavoro aerea è in struttura di mastro con materiale di alluminio

R: Come funziona il controllo qualità nella vostra fabbrica?

B: il controllo della qualità è rigorosamente conforme al sistema di gestione della qualità ISO9001.

1.Stanco sistema di controllo della qualità in tutto il processo produttivo

2.Importate arti chiave per garantire la qualità dei nostri prodotti

3- attrezzature e strumenti avanzati per l'esame e il controllo della qualità

4.100% rigoroso esame dei prodotti prima della spedizione

5Tutti i reclami di qualità e i requisiti di miglioramento sono sempre studiati seriamente e, se ragionevoli, messi immediatamente in pratica.

R: Qual è il tempo di consegna per le vostre merci?

B: 30 giorni dopo la conferma dell'ordine

R: Quali pezzi di ricambio può offrire?

B: Forniamo gratuitamente i seguenti pezzi di ricambio per la manutenzione della macchina:

R: Quanto dura il periodo di garanzia della qualità?

B: Abbiamo una garanzia di un anno.
