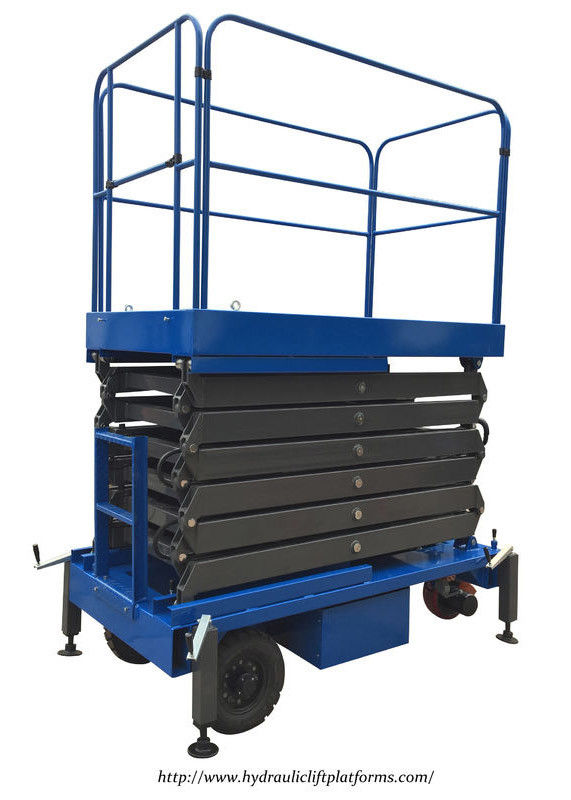

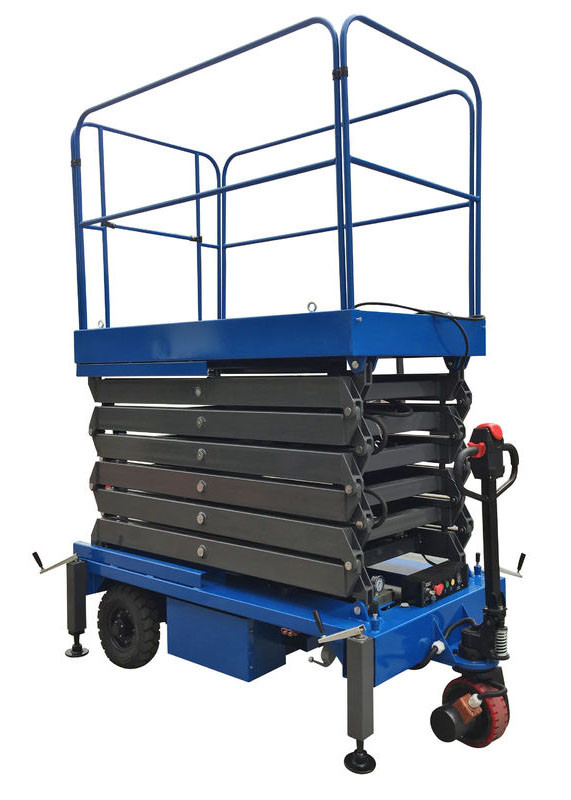

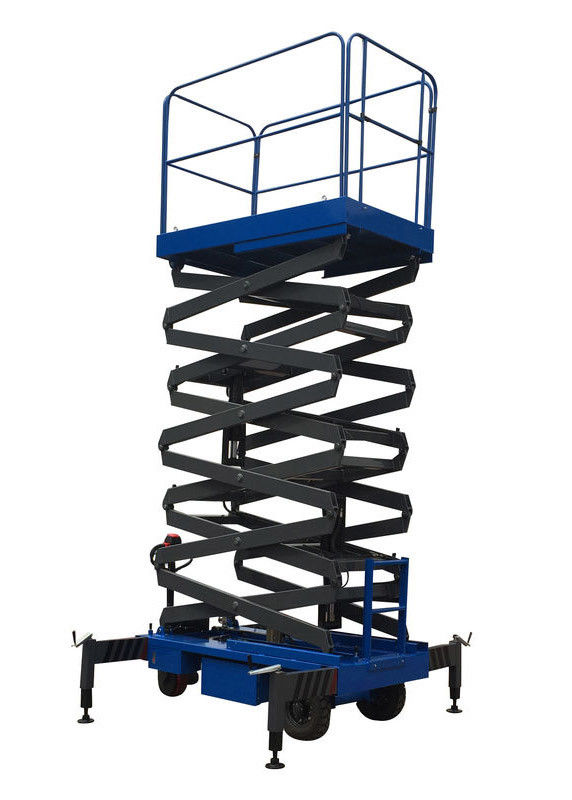

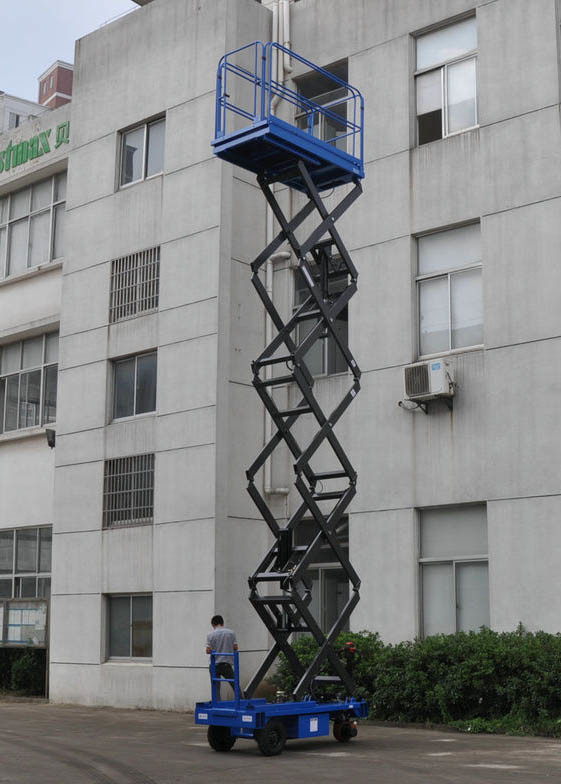

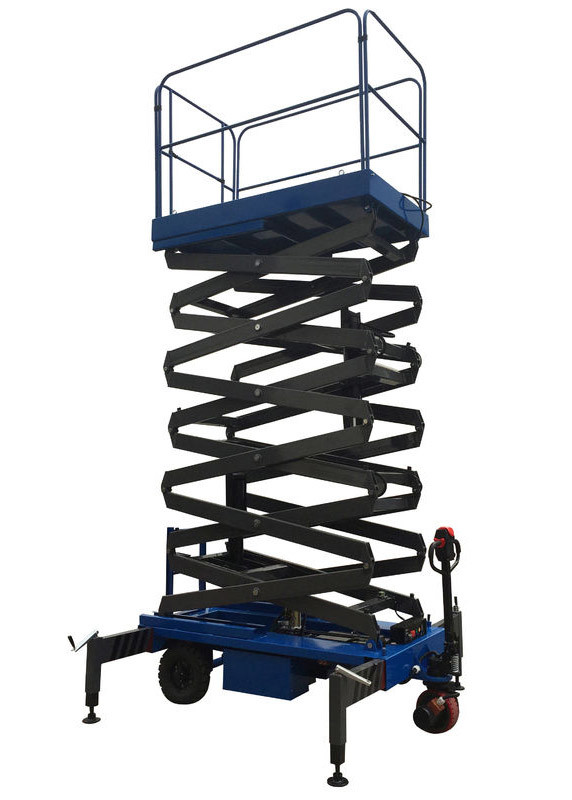

Piattaforma elevatrice a forbice mobile in acciaio al manganese con altezza di lavoro 8m, trazione elettrica, capacità di carico 450kg

Acciaio al manganese per la movimentazione di materiali

Dettagli del progetto

Descrizione: il suo design compatto lo rende ideale per le operazioni in corridoi o spazi stretti.di altezza superiore a 600 mm, spingendo e guidando il tavolo, può risparmiare molta forza lavoro. adatto per un'operazione di una sola persona, utilizzato principalmente in aeroporti, centro congressi ed esposizioni, hotel, supermercato, fabbrica,magazzino, stazione, banchina, stazione e altri luoghi per la movimentazione, il fissaggio o la costruzione di materiali.

Parametri:

Caratteristiche tecniche

Principio di funzionamento: (1) Sistema idraulico a controllo elettrico per sostenere il movimento di sollevamento. (2) Quattro ruote fisse per assistere i movimenti di movimento

Tutte le parti sono progettate in modo che le forze non superino la metà della resistenza di resa del materiale utilizzato.

L'ascensore è dotato di una valvola di sovraccarico e una valvola di abbassamento lento per controllare la velocità di abbassamento.

Sistema idraulico

L'unità idraulica è composta da un motore a induzione a gabbia di scoiattolo, una pompa ad alta pressione, un distributore con valvole solenoidi e una valvola di avvio, valvola di rallentamento VSC altamente compensata

Parti meccaniche

Il telaio superiore e inferiore sarà di dimensioni superiori.

L'armadietto elettrico e i sistemi, nonché gli ingranaggi idraulici, saranno montati sul telaio.

Armi di sollevamento

La piastra viene sollevata azionando 2 sollevatori idraulici a azione singola che agiscono direttamente sui bracci di sollevamento guidati dai cuscinetti a rulli, sollevando e abbassando senza intoppi.

Parti elettriche

L'alimentazione elettrica è 380V, 50 Hz, trifase, 4 fili.

- L'armadio elettrico.

- I cavi di alimentazione e controllo,

- I sistemi di controllo,

- Il dispositivo di comando di funzionamento e sicurezza

Tutte le uscite dei cavi del tubo di acciaio saranno protette da ferrule isolanti.

Apparecchi elettrici

Tutti gli apparecchi elettrici ed elettronici di controllo, regolazione e altri sono collocati in questo armadio il cui indice di protezione sarà IP 55.Scarico di apertura laterale per una manutenzione e un funzionamento convenienti e facili- Le persiane sufficientemente grandi forniscono una buona ventilazione

L'armadio comprende:

- un interruttore di isolamento a tre poli con fusibili che impediscono il funzionamento monofase,

- Un interruttore di circuito del contattore principale,

- contattori e relè utilizzati per il funzionamento del tavolo dell'ascensore,

- protezione magnetica/termica dell'unità di pompa motore,

- i trasformatori che alimentano la bassa tensione di controllo (24V)

Casella del pulsante di controllo

La scatola del pulsante di controllo è sia a terra che su piattaforma per la comodità e il controllo.

La scatola contiene:

- 1 lampada di presenza di tensione,

- Tasto ON/OFF,

- Buttoni su e giù,

- Un pulsante di arresto di emergenza, agisce solo su movimento di alzamento e abbassamento

Precauzioni

• Sistema di sollevamento ausiliario
• Dispositivo antisparizione per cilindra
• Dispositivo di protezione di sicurezza contro il sovraccarico
• dispositivo di livellamento di supporto a vite
• Armadio di controllo a prova di pioggia
• Tasto di arresto di emergenza

Perché scegliere CHEN LIFT Motorized Scissor Lift?
· Prodotto di alta qualità
· Prezzo ragionevole
· Modalità di pagamento agevole
· consegna tempestiva
· Buono dopo il servizio
· approccio centrato sul cliente
·garanzia di un anno

Grazie per la lettura e accogliamo con favore le vostre richieste.
